Zasilacz zbudowany na LM 317

Układ scalony LM317 to regulowany stabilizator napięcia o bardzo szerokim zastosowaniu w elektronice. Działa w zakresie napięcia wyjściowego od 1,25 V do 37 V i może dostarczać prąd do 1,5 A. Dzięki swojej wszechstronności i prostocie w użyciu, jest powszechnie stosowany w różnego rodzaju projektach.


Opis LM317

  1. Charakterystyka techniczna:
    • Zakres napięcia wejściowego: 3 V – 40 V.
    • Regulowane napięcie wyjściowe: 1,25 V – 37 V.
    • Maksymalny prąd wyjściowy: 1,5 A.
    • Wbudowane zabezpieczenia: przed przegrzaniem oraz przeciążeniem prądowym.
  2. Budowa: Układ LM317 ma 3 wyprowadzenia:
    • IN: wejście napięcia zasilającego.
    • OUT: wyjście stabilizowanego napięcia.
    • ADJ: wejście regulacyjne, które umożliwia ustawienie napięcia wyjściowego za pomocą zewnętrznego dzielnika rezystorowego.

Zastosowania LM317

  • Regulowane zasilacze laboratoryjne.
  • Ładowarki akumulatorów.
  • Stabilizatory napięcia w urządzeniach elektronicznych.
  • Moduły zasilające w urządzeniach DIY.

Schemat prostego zasilacza z LM317

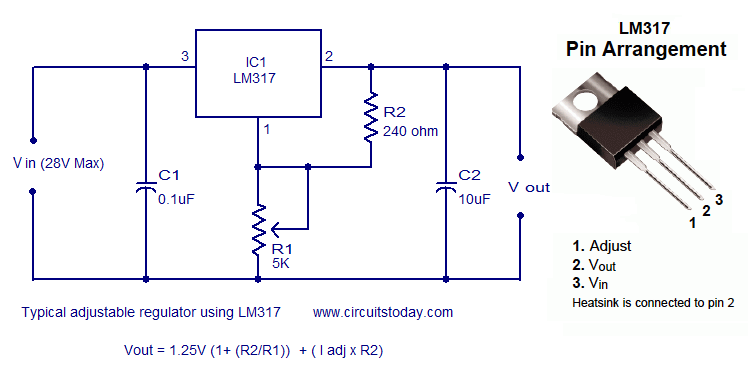

Oto schemat podstawowego zasilacza regulowanego z użyciem LM317:

  1. Komponenty potrzebne do budowy:
    • LM317.
    • Dwa rezystory: R1=240 ΩR_1 = 240 \, \OmegaR1​=240Ω (stały) oraz R2R_2R2​ (potencjometr, np. 5 kΩ, do regulacji napięcia).
    • Dioda Zenera (opcjonalnie, dla dodatkowego zabezpieczenia).
    • Kondensatory: CinC_{in}Cin​ (0,33 μF) oraz CoutC_{out}Cout​ (1 μF lub większy, w celu stabilizacji napięcia).
    • Mostek prostowniczy i transformator (do zasilania układu napięciem zmiennym, jeśli zasilacz będzie podłączany do sieci).
  2. Opis działania:
    • Napięcie wejściowe z transformatora przechodzi przez mostek prostowniczy.
    • Kondensatory filtrują tętnienia napięcia.
    • LM317 reguluje napięcie wyjściowe zgodnie z ustawieniem potencjometru R2R_2R2​. Wartości możesz obliczyć za pomocą prawo Ohma definicja
